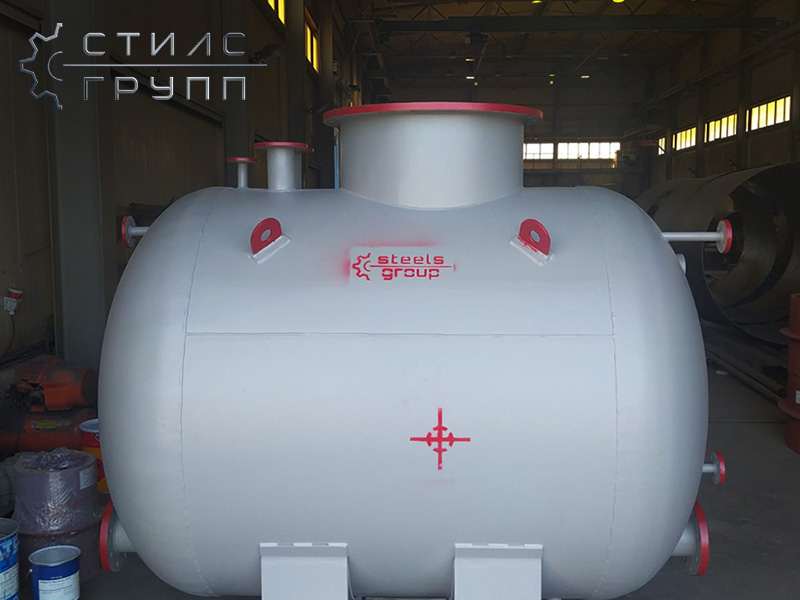

Горизонтальные емкостные аппараты ГЭЭ с эллиптическими днищами

Горизонтальные емкостные аппараты ГЭЭ с эллиптическими днищами предназначены для приема, хранения и выдачи жидких и газообразных технологических сред. Аппараты используются как самостоятельные резервуары либо как элементы технологических установок в нефтеперерабатывающей, химической, газоперерабатывающей и других отраслях промышленности.

Предусмотрены два основных конструктивных исполнения:

ГЭЭ 1-1 — горизонтальный цельносварной аппарат без встроенного теплообменного устройства;

ГЭЭ 1-2 — горизонтальный аппарат со встроенным трубным пучком для нагрева или охлаждения рабочей среды.

Для ГЭЭ 1-1 выпускаются типовые аппараты объемом от 6,3 до 100 м³ и рабочим давлением 0,6; 1,0 или 1,6 МПа. Диаметр корпуса в зависимости от объема составляет 1600–3000 мм.

ГЭЭ 1-2 с трубным пучком представлены типоразмерами объемом 6,3–63 м³ с рабочим давлением 0,6 МПа.

Материальное исполнение выбирается по температуре и коррозионной активности среды. Применяются Ст3сп5, 16ГС, 09Г2С, 12Х18Н10Т и 10Х17Н13М2Т. Для низкотемпературной эксплуатации возможно применение 09Г2С при расчетной температуре стенки до −70 °C.

Аппараты оснащаются люком и технологическими штуцерами для наполнения и опорожнения. По требованиям проекта предусматриваются патрубки перелива, подключения предохранительного клапана, манометра, уровнемера и термометра. Для исполнения ГЭЭ 1-2 предусмотрены штуцеры ввода и вывода теплоносителя.

Возможна установка креплений под теплоизоляцию, площадки обслуживания и наружные лестницы.

Условия продажи

Цена — от 249 900 руб. за штуку.

Окончательная стоимость зависит от объема аппарата, рабочего и расчетного давления, марки и толщины стали, наличия трубного пучка, количества и размеров штуцеров, теплоизоляции и дополнительной комплектации.

Для расчета необходимо указать требуемый объем, рабочую среду, давление и температуру, материальное исполнение, необходимость теплообменного устройства и требования к штуцерам.

Изготовление возможно по типовому исполнению либо по техническому заданию заказчика. Стоимость и способ доставки рассчитываются с учетом габаритов и массы оборудования.
