Оборудование для неразрушающего контроля композитов в авиастроении

Композитные материалы играют ключевую роль в современной авиационной промышленности благодаря своим уникальным свойствам – высокой прочности, малому весу и устойчивости к коррозии. Они являются основой многих деталей летательных аппаратов, поэтому инженеры особое внимание уделяют их качеству и надежности.

Эти показатели критически важны для обеспечения безопасности полетов, так как любые дефекты могут привести к серьезным последствиям. Для их оценки часто используется неразрушающий контроль, позволяющий оценить скрытые дефекты и повреждения элементов без нарушения их целостности. Рассмотрим подробнее основные аспекты значимости композитных материалов в производстве деталей авиационной техники и возможности их оценки и контроля.

Почему композиты важны для авиации?

Композитные материалы являются важным элементом современного авиастроения, обеспечивающим безопасность, экономичность и экологичность воздушных перевозок. Какие свойства их отличают?

• Высокая прочность. Композиты обладают высокой прочностью на единицу массы, что позволяет создавать легкие конструкции с отличными прочностными характеристиками;
• Малая масса. Использование подобных материалов снижает массу самолета, что ведет к уменьшению расхода топлива и увеличению дальности полета;
• Коррозионная стойкость. Композиты не подвержены коррозии, что продлевает срок службы конструкций и снижает затраты на техническое обслуживание;
• Хорошая виброустойчивость. Высокая демпфирующая способность композитов помогает снизить вибрации, улучшая комфорт пассажиров и надежность оборудования.

Композиты используются при проектировании воздушных судов различного класса. Такие материалы можно встретить в различных деталях и элементах их конструкций:

• Фюзеляжи. Некоторые категории современных самолетов имеют фюзеляжи, изготовленные преимущественно из композитных материалов;
• Крылья. Эти элементы самолетов также изготавливаются из композитов, что улучшает аэродинамические характеристики и повышает эффективность полетов;
• Хвостовое оперение. Хвостовые стабилизаторы и рули направления часто выполняются из композитов, обеспечивая легкость и прочность конструкции.

Что такое неразрушающий контроль (НК) и его роль в авиации?

Неразрушающий контроль представляет собой метод оценки состояния материала, в том числе композита, или изделия без нарушения его целостности и функциональности. В авиации НК играет важнейшую роль в обеспечении безопасности полетов, поскольку позволяет выявлять скрытые дефекты и повреждения компонентов самолета до того, как они приведут к катастрофическим последствиям.

Основные методы неразрушающего контроля:

• Ультразвуковой контроль. Используется для обнаружения внутренних дефектов, таких как трещины, поры и расслоения. Ультразвуковые волны проникают внутрь материала и отражаются от границ между различными средами, позволяя определить наличие повреждений;
• Рентгенографический контроль. Применяется для выявления дефектов внутри деталей путем пропускания рентгеновского излучения сквозь материал. Этот метод особенно эффективен для проверки сварных швов и сложных узлов;
• Магнитопорошковый контроль. Подходит для ферромагнитных материалов. Метод основан на нанесении магнитного порошка на поверхность детали, покрытой магнитным полем. Дефекты вызывают искажение поля, что делает их видимыми;
• Капиллярная дефектоскопия. Использует специальные жидкости (пенетранты), которые проникают в микротрещины и другие поверхностные дефекты. После нанесения проявителя дефекты становятся заметными;
• Термография. Метод основан на измерении температурных аномалий поверхности объекта. Повреждения и внутренние дефекты могут вызывать локальные изменения температуры, что обнаруживается инфракрасной камерой;
• Визуальный осмотр. Позволяет осматривать труднодоступные участки конструкции с помощью специальных оптических приборов.

Неразрушающий контроль является неотъемлемой частью технического обслуживания и ремонта авиационной техники, гарантирующей безопасность полетов и высокую надежность самолетов.

Чем полезен неразрушающий контроль?

• Обеспечение безопасности. Регулярный НК позволяет своевременно выявить дефекты и снизить риск возникновения аварийных ситуаций;
• Продление срока эксплуатации воздушных судов. Благодаря своевременному обнаружению и устранению дефектов увеличивается ресурс конструктивных элементов и комплектующих;
• Оптимизация затрат. Раннее выявление проблем позволяет избежать дорогостоящих ремонтов и замены крупных агрегатов;
• Соответствие стандартам. Авиакомпании обязаны соблюдать строгие нормативы и стандарты качества, что требует регулярного проведения НК.

Оборудование для неразрушающего контроля композитов

Для проведения неразрушающего контроля (НК) композитных материалов используются различные виды специализированного оборудования, каждое из которых предназначено для определенных методов анализа и диагностики структуры изделий.

Ультразвуковое оборудование

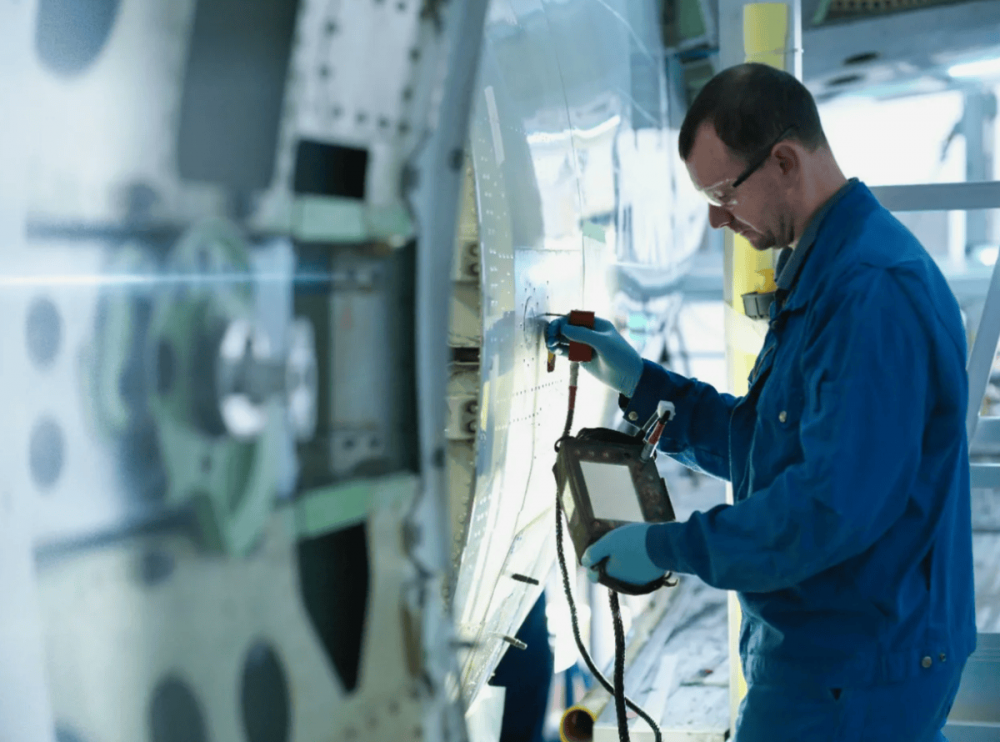

Посредством ультразвуковых волн определяется состояние внутренней структуры материала. Волны проходят через материал и фиксируются датчиками. Анализируя отражение и поглощение волн, можно обнаружить внутренние дефекты (расслоения, пустоты, включения). Преимущества – высокое разрешение, возможность точного определения глубины и размеров дефектов. Наиболее востребованы иммерсионные системы ультразвукового сканирования, УЗ-дефектоскопы.

Радиографическое оборудование

При облучении исследуемого образца формируются изображения, позволяющие визуализировать структуру материала и определять неоднородности. Преимущества – возможность выявления глубоких дефектов, хорошее пространственное разрешение. Применяются портативные рентгеновские аппараты и стационарные установки цифровой радиографии.

Термическое оборудование (тепловизоры)

Принцип метода заключается в изучении тепловых полей на поверхности композитных деталей. Инфракрасное излучение регистрируется специальными камерами, которые позволяют увидеть области нагрева или охлаждения, вызванные дефектами. Преимущества – быстрое исследование больших поверхностей, отсутствие контакта с объектом.

Визуально-измерительные комплексы (оптические методы)

Исследование внешних признаков повреждений производится с использованием различных видов освещения и увеличения (микроскопии). Оптические методы помогают оценить геометрию дефектов и качество покрытия. Преимущества – простота и доступность метода, низкая стоимость оборудования.

Преимущества и ограничения неразрушающего контроля композитов в авиации

Среди преимуществ методов неразрушающего контроля выделяют высокую точность, возможность повторной проверки, отсутствие необходимости демонтажа и разрушения элемента. С какими ограничениями могут столкнуться инженеры при проведении подобных работ?

Это сложности в обнаружении скрытых дефектов, высокие требования к квалификации персонала, возможные ограничения по толщине и плотности материала. Для получения наиболее точных результатов часто используются сочетания методов НК, например, ультразвуковой контроль и визуальный осмотр.

Будущее неразрушающего контроля композитных материалов в авиации

Выбор конкретного оборудования для подобных работ зависит от специфики контролируемого материала, размера и формы объектов, условий испытаний и требований к точности результатов. Имеющееся оборудование постоянно совершенствуется, внедряются новые технологии, повышающие надежность и скорость диагностического процесса, что крайне важно для обеспечения безопасности и долговечности самолетов.

Среди основных направлений и перспектив совершенствования этапов неразрушающего контроля можно выделить развитие высокотехнологичных методов и их автоматизацию, разработку новых устройств и программного обеспечения, а также появление композитных материалов, отвечающих запросам современных проектов авиационной техники.
