Основные типы подшипников: классификация, характеристики и использование в промышленности

Подшипники — это механические элементы, обеспечивающие вращение одной детали по отношению к другой с минимизацией трения. Это достигается за счет шариков, роликов и прочих элементов, размещенных между вращающимися частями и движущихся по специальной дорожке.

В машиностроительном деле подшипники являются незаменимыми элементами, лежащими в основе практически любого вращающегося механизма. Поскольку их роль заключается в предотвращении трения между движущимися частями конструкции, они снижают износ, повышают эффективность работы машин и производственного оборудования.

На сегодняшний день покупателю доступно множество разновидностей подшипников, разработанных для различных целей и задач и обладающих различными характеристиками. Иногда сделать выбор бывает довольно трудно. Разберемся, какие бывают разновидности подшипников и какими свойствами они обладают. Поможем выбрать оптимальное решение для конкретной задачи, чтобы обеспечить надежную и долговечную работу механизмов.

Классификация подшипников

Подшипники можно классифицировать по различным признакам: тип контакта между элементами, конструкция, материал, форма, размер. Рассмотрим основные виды изделий.

Виды подшипников по типу контакта:

1. Подшипники качения (в них используются шарики/ролики, которые катятся по дорожкам качения, сводя к минимуму трение и тем самым повышая износостойкость):

• Шариковые. Самый часто применяемый в различных областях тип подшипников качения, использующий шарики для передачи нагрузки. Обладают низким сопротивлением трению, высокой скоростью и долговечностью.

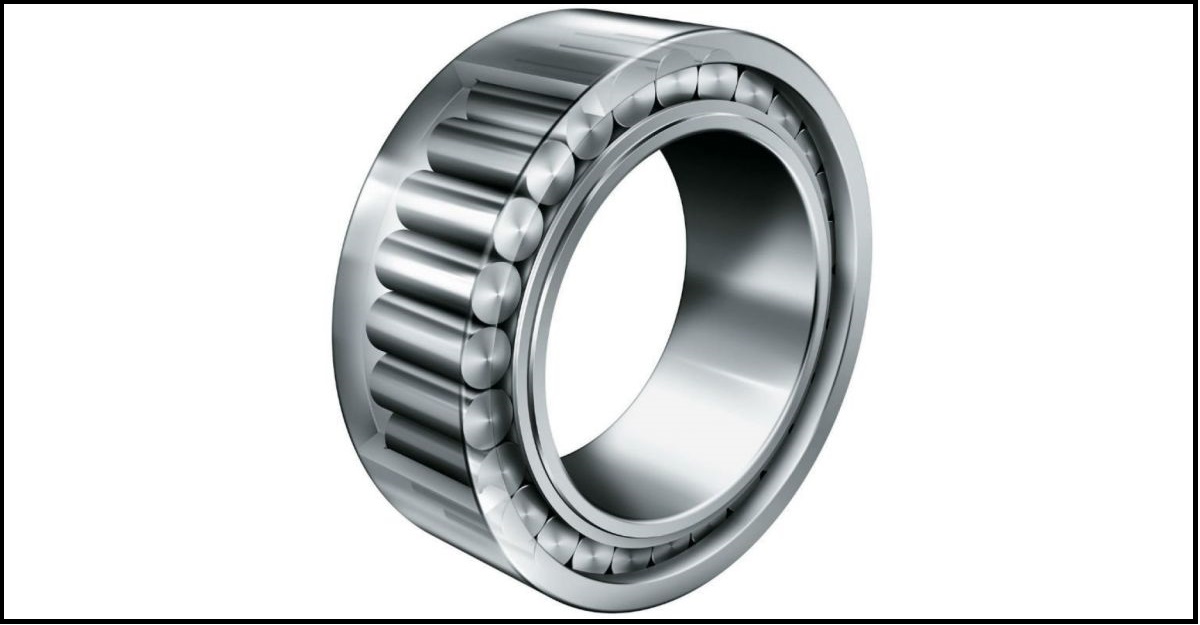

• Роликовые. В них используют ролики вместо шариков, что позволяет им выдерживать более высокие радиальные нагрузки. Подходят для использования в условиях повышенной интенсивности и высоких скоростей.

2. Подшипники скольжения (в них два элемента скользят друг по другу, образуя тонкую пленку смазки между поверхностями):

• Радиальные. Применяются для работы с нагрузками радиального типа.
• Осевые. Используются для передачи нагрузок осевого типа.

Типы подшипников по особенностям конструкции:

• Радиальные. Предназначены для восприятия преимущественно радиальных нагрузок, то бишь таких, которые направлены перпендикулярно по отношению к оси вращения.
• Осевые. Предназначены для несения преимущественно осевых нагрузок, то есть направленных вдоль оси вращения.
• Упорно-радиальные. Сочетают в себе функции вышеперечисленных типов подшипников, способны амортизировать оба вида нагрузок и применяться для решения широкого спектра задач.

Разновидности подшипников по материалу:

• Стальные. Самый распространенный тип подшипников, изготавливаемый из высококачественной стали. Обладают высокой прочностью, износостойкостью и длительным сроком службы.
• Керамические. Изготавливаются из керамических материалов, таких как нитрид кремния или оксид циркония. Обладают низким коэффициентом трения, высокой износостойкостью и теплостойкостью.
• Пластиковые. Производятся из полимеров, обладающих низкими показателями трения и износостойкостью. Подходят для применений, где требуется низкий уровень шума и вибраций.

Виды подшипников по их форме:

• С внешним кольцом. Применяются в механизмах, для которых необходимо обеспечить вращение внешнего элемента относительно неподвижного внутреннего кольца.
• С внутренним кольцом. Используются в механизмах, при работе которых вращается внутреннее кольцо, а внешнее остается неподвижным.
• С двумя кольцами. Используются для восприятия нагрузок в двух направлениях, тем самым давая более широкие возможности применения.

Размеры подшипников:

• Миниатюрные. Используются в небольших механизмах, например, в часах, электронных устройствах, медицинском оборудовании.
• Стандартные. Используются в большинстве промышленных механизмов, в частности, на станках и других производственных машинах.
• Крупногабаритные. Используются в тяжелых машинах, например, в кранах, экскаваторах, турбинах и способны выдерживать колоссальные нагрузки.

Специальные виды подшипников

Существуют и специальные разновидности подшипников, разрабатываемые для весьма специфичных условий использования. К ним можно отнести:

• Сферические. Используются для компенсации несоосности вала и другого подшипника, например, в подшипниках колес автомобилей.
• Упорные. В основном применяются для амортизации осевых нагрузок при повышенных скоростях, например, в турбинах, компрессорах.
• Подшипники магнитных подвесов. Используются для обеспечения бесконтактного вращения вала, что позволяет снизить трение и повысить скорость вращения, например, в высокоскоростных моторах.

Особенности применения основных типов подшипников

Теперь, когда мы знаем наиболее часто встречаемые типы подшипников, мы можем остановиться на наиболее часто используемых и рассмотреть, какие у них существуют подвиды, а также для решения каких целей и задач они могут быть применены.

Шариковые подшипники

Радиальные шариковые подшипники — самый часто используемый в современном мире тип подшипников, применяемый в самых различных механизмах, от маленьких моторов до автомобильных колес. Обладают низким сопротивлением трению и высочайшей скоростью вращения. Благодаря их применению срок службы механизмов существенно увеличивается.

Упорно-радиальные шариковые подшипники могут быть использованы в механизмах, где требуется восприятие разных видов нагрузок, например, в редукторах, трансмиссиях, а также в роликовых коньках и велосипедах.

Также в некоторых случаях стоит рассмотреть сферические шариковые подшипники, которые помогут для улучшения характеристик основного подшипника.

Роликовые подшипники

Радиальные роликовые подшипники предназначены для амортизации запредельно высоких нагрузок радиального типа. Они входят в конструкцию тяжелой техники, к примеру, используются в кранах, экскаваторах, станах и так далее.

Осевые роликовые виды подшипников обычно применяют при необходимости восприятия нагрузок осевого типа, например, в подшипниках роторов турбин, компрессоров.

Игольчатые изделия используются в тех механизмах, которые требуют минимизировать габариты подшипника при высоких нагрузках, например, в маленьких моторах, редукторах.

Подшипники скольжения

Радиальные подшипники скольжения лучше всего подходят в механизмах, связанных с высокими радиальными нагрузками при относительно невысоких скоростях. Например, они широко применяются в машинах с непрерывным вращением, в трансмиссиях, гидравлических цилиндрах.

Осевые изделия скольжения активно используются в механизмах, для которых требуется выдерживание повышенных осевых нагрузок при небольших скоростях вращения, к примеру, в турбинах или компрессорах.

Как правильно выбрать подшипник

Выбор подшипника для лучшего исполнения ваших целей и задач зависит от множества факторов, включая:

• Тип нагрузки. Характер и величина нагрузки должны учитываться для обеспечения безопасности элементов машины и предотвращения разрывов подшипника.
• Скорость вращения. Определяет тип подшипника и его способность выдерживать интенсивные условия эксплуатации.
• Условия эксплуатации. Температура, влажность, загрязнение среды, вибрация, шум: все условия внешней среды необходимо принять во внимание.
• Требования к точности вращения. Определяют тип подшипника и его точность обработки.
• Стоимость. Цена подшипника может значительно варьироваться в зависимости от его типа, материала и характеристик, поэтому нужно точно знать, в какой бюджет вы хотели бы уложиться.

Подшипники играют важнейшую роль в функционировании различных механизмов, обеспечивая плавное и эффективное вращение и сокращая износ деталей. Они повышают точность работы станков и долговечность бытовой техники. Знание основных типов подшипников и их характеристик позволяет выбрать оптимальное решение для конкретной задачи, обеспечивая надежную и долговечную работу оборудования.
